Механизм навесной JINMA L Межцент.=645 мм. (Сельхознавеска для тракторов 24-30 л.с) без пальцев

Артикул: --

Код: 00-00001178

Вес: 20.03 кг.

В каталоге:

Каталог: Jinma 184-254
Страница: 153, Рис. 42
Позиция:

16 470 руб.

Наличие: 50 комп

комп

В корзину

Теги: рычаги навески рычаги трактора Задняя навеска Трехточка трактор рычаги минитрактора

Навесной механизм (задняя навеска) служит для присоединения к трактору навесных, полунавесных и прицепных сельскохозяйственных машин, регулировки рабочего положения, подъема в транспортное и опускания в рабочее положение навесных и полунавесных машин.

Размеры:

Длина навески по нижним тягам = 645 мм. (межцентровое расстояние)

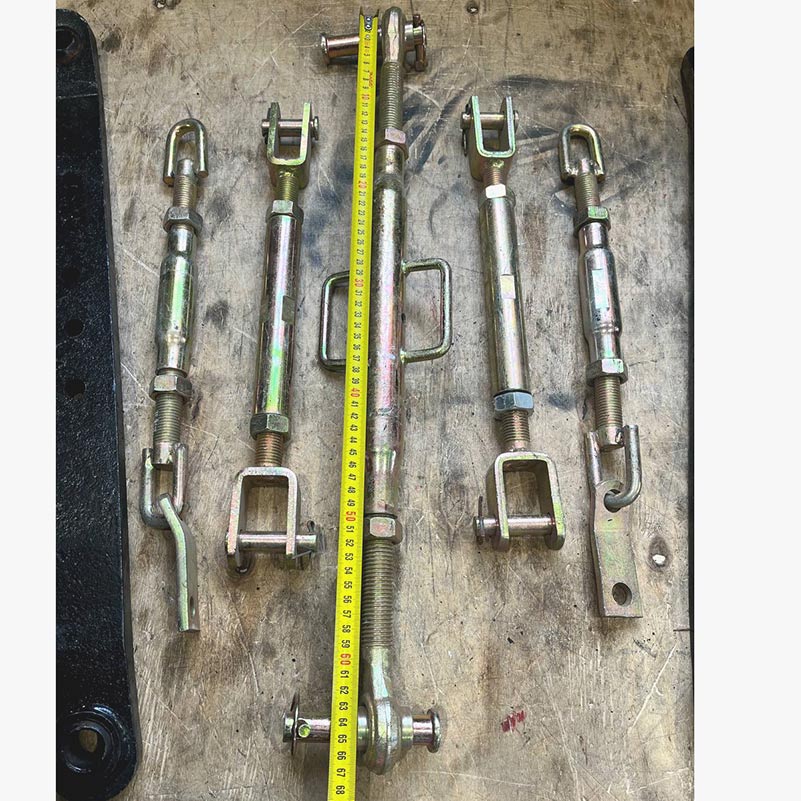

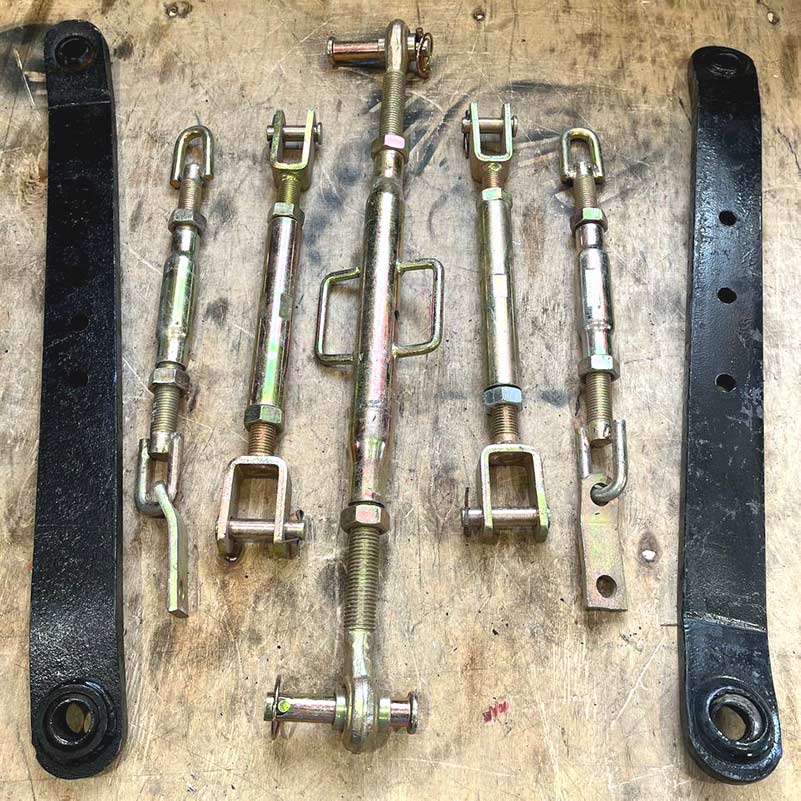

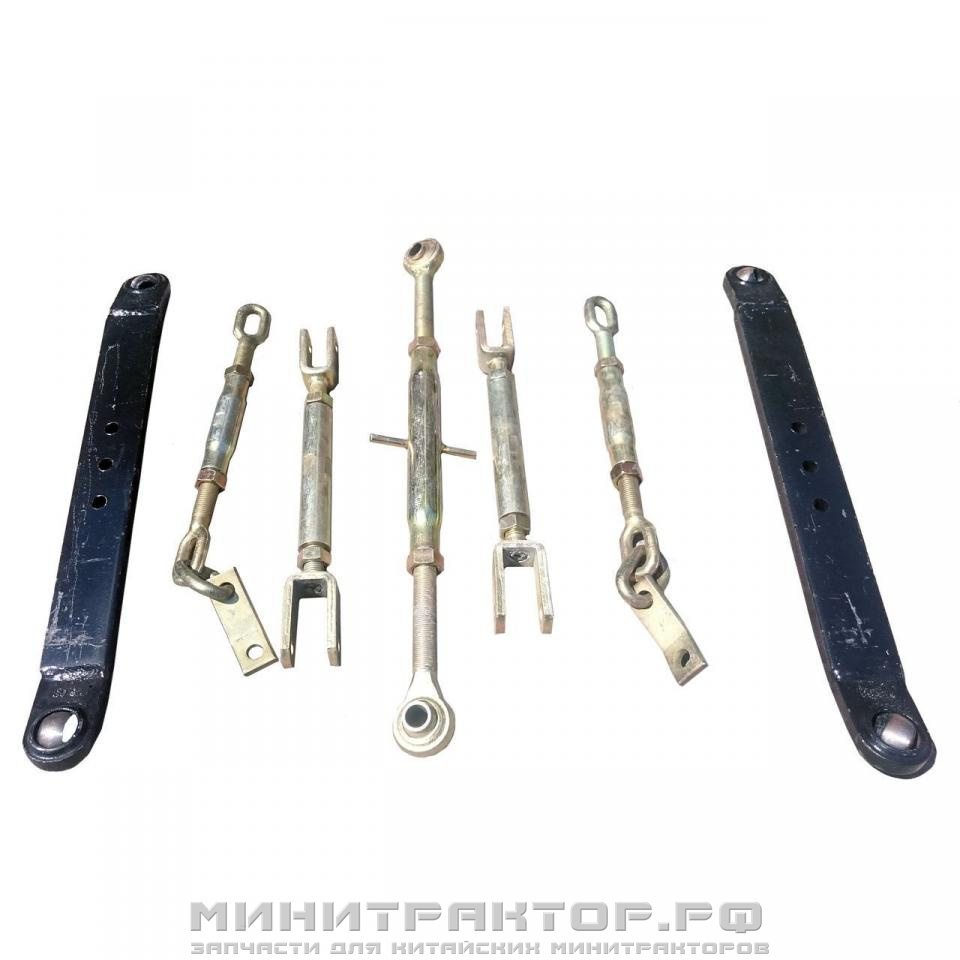

В состав комплекта входит:
1) Тяга вертикальная (раскос) задней навески Jinma с пальцами 14х60 и 14х70 -2шт;
В скрученном состоянии расстояние между центрами отверстий =390 мм,
в раскрученном =520мм

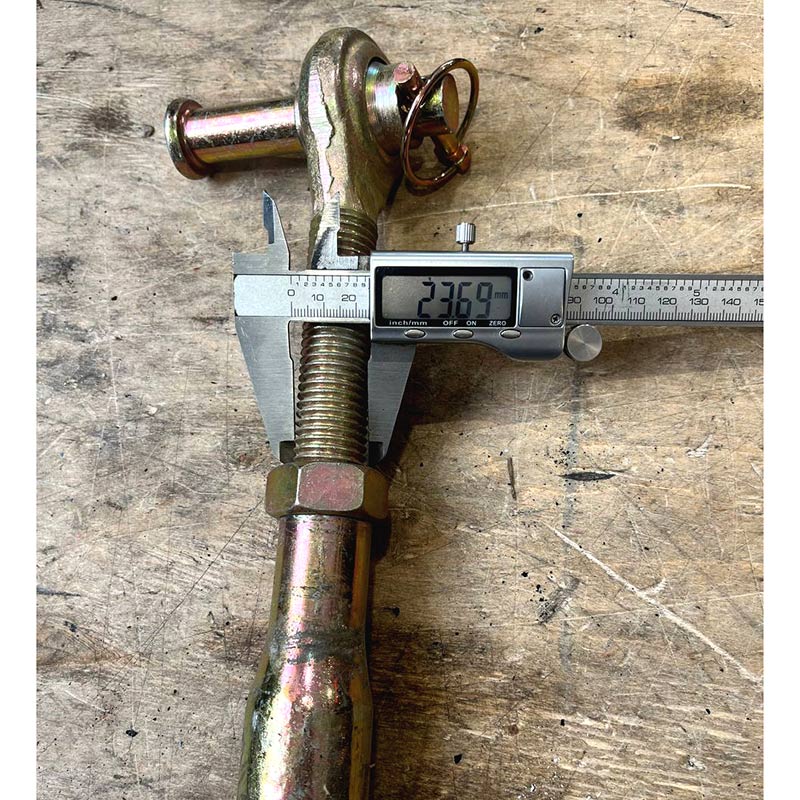

2) Тяга средняя (центральная) - 1 шт; в скрученном состоянии(мин. длина) -500 мм
в полностью раскруч. состоянии (макс. длина) - 700 мм

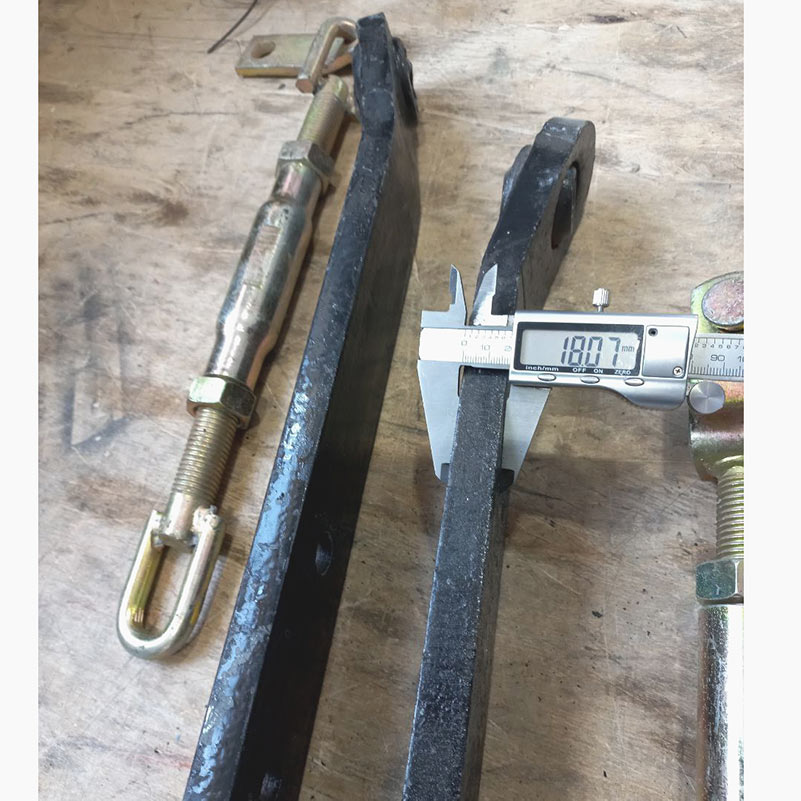

3) Тяга нижняя - 2шт; Длина общая = 720 мм; Длина между центрами отверстий = 645 мм.
4) Цепь ограничительная -2 шт; Длина соед. креплений - 290 мм и 150 мм, длина соед. отв -160 мм.

Дополнительно требуется:
Палец навески 20х100 - 2 шт
Палец навески 18х100 верхней/средней тяги соед. - 2 шт
Палец стопорный (замковый) диаметр 9 мм - 4 шт
Палец навески 14х70 - 2 шт . Можно заменить пальцем 14х80
Палец навески 14х60 - 2 шт . Можно заменить на Болт М14х60 и Гайка коронч. М14
Шплинт 3х20 - 4 шт
Болт М16х40 - 2 шт
Шайба пружинная (Гровер) М16 - 2 шт
Гайка М16 - 2 шт.

ПРИМЕНИМОСТЬ

Для китайских и японских минитракторов мощностью =24 л.с, такие как: JINMA 244 / DongFeng244/ Foton 244 / Xingtai 244

Теги: рычаги навески рычаги трактора Задняя навеска Трехточка трактор рычаги минитрактора

Уважаемые клиенты, в зависимости от разных партий комплектация и цвет товара, могут отличатся от фотографии на сайте. Все необходимые размеры и фотографии Вы можете запросить у наших менеджеров.
